さて、、進行中の１台


240127u




















SUBARU　　IMPRESSA　　GVB
只今　マニフォールドを制作中でございます

TURBOは　TD07で　TO4フランジ
位置決めした　治具をたどって　ここまで制作

240127y




















そして　フランジを固定でございます
EJ20は圧倒的に　TD06が多く　三角フランジでしたが
今回はTO4　フランジですので　チト大きくなります

240127u


















TURBO　位置は完成、、ですが
ここから　F　PIPE　　WGの位置決め　制作となります

ウエストゲートは、今回も　TURBO　SMARTを使用

240116e




















USAから輸入ですが、、今回はCOLORがblack（＾＾）でした
色は　blueとblackなのかな？在庫であったりなかったりでございますが
上からは見えませんので、在庫あるほーで、と注文

最近は　このWGばかり使用しておりますが
V径も種類があり、排気量　排圧　SETの考慮で口径を変えております
WGで　BOOST　SETや　排圧のもっていきかたみたいなの変更する場合は

SPRINGもですが、V口径を変更すると良くなったりします
口径変更は、、、要は買い替えになりますが

まあ、、、最初からわりと考慮して選ぶと良いかな？と思います

240116f












調子イイですよ（＾＾）


という事で　TUROBはこんな感じで固定
補器類制作は、まだもう少しかかりそうでございます

240127a




















ネチネチ進めます（＾＾）


＃blackline　＃ブラックライン　＃インプレッサ　＃GVB　＃GVBタービン交換　＃ウエストゲート
＃TD07　　＃TurboSmart　＃EJ20　＃GVBEXマニ制作　＃EXマニ制作　＃ワンオフ制作

タグ ：
#インプレッサ
#GVBタービン交換
#ウエストゲート
#GVB
#TurboSamart
#EJ20
#EXマニ制作
#ワンオフ制作
#TD07

こんにちは

今日は　寒いくらいで、、、上着を着て　事務所も暖房を
まだ　冷える日は冷えますね

さて、、、
お知らせでございます

GW　５月　６日（土）　７日（日）ですが

top_a_1900_600










というイベントが　静岡県　ふじさんめっせ　にて行われます

660WORLD　という本があるのですが

kcar1
































これに、blacklineで制作した　COPINが　2台　2回ほど掲載された事があります
kcar3
















正確に言うと、、、2台共に　1300cc　TURBOに　MOTOR　CHENGEしているので
軽自動車では　ないのですが

まあ、、、、展示依頼があったので、、、
良い？のでしょう


今回展示しますのは　手前の　SILVERの　HOODの車両

こちらは　去年完成したのですが

今年　マニフォールドを制作して
TURBOをTD05　に　WGは　SMART　TURBO製
になっております

WGはTURBOの真裏なので、チト　見えませんね

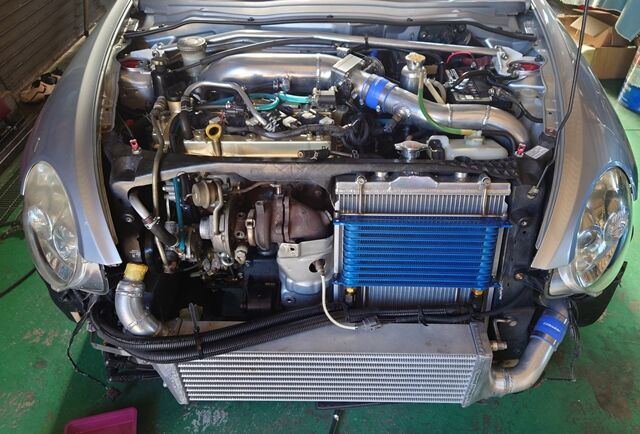

230113a



















230113e


















ICは600mm幅　SKYLINE　GTRを同じ幅でございます
コア上部のみ入らないので　カットして使用しております

MOTOR　K3VET　でミッションは、このMOTORで　FF　2駆用というのが存在しないらしいので
BELLを用意して、制作をしてあります　　ファイナルも排気量アップに伴い
LONGに、この車はさらに　GEAR比がクロスしております

210908a




















LSDはATS社製を使用

サージタンクもワンオフで制作
元は樹脂ですので

フランジをマシニングで制作　Oリングシールの溝を掘ってありますので
そのままSTDパッキンが使えます

211031a




















内部には各気筒にファンネルが入れてあります
スロットルは、削り出しで制作

21118c




















このMOTOR　専用でございます

マフラーもワンオフで制作

DSC_2496




















マネージメントは、F-CON　V-PRO　INJ　PUMPも容量を変更してあります

と、、、色々と制作物が多い　1台となっております

この車、、、、先日セッティングで乗りましたが　本当に良い車です
というか　TD05にして　かなりパワフルです

実はこの車のOWNERが先週　さらに新しい　MOTORを購入して
送られてきたので
只今　分解中です、ここから寸法などを撮って
内部パーツ　制作予定でございます


そして、、6日　7日ですが
660WORLD　ブースに
当日は自分がおりますので
是非　遊びにいらしてくださいね（＾＾）


＃blackline　＃ブラックライン　＃L880K　＃Copin1300TURBO5MT　＃ワンオフEXマニ
＃ワンオフスロットル　＃ワンオフサージタンク　＃COPIN1300　＃V-PRO　＃ワンオフ制作
＃660WORLD　＃ExcitingKcarWorld　＃ふじさんめっせ　＃K3VET


タグ ：
#blackline
#ブラックライン
#ExcitingKcarWorld
#ふじさんせっせ
#660WORLD
#Copin1300Turbo5MT
#ワンオフ制作
#TD05
#K3VET
#TurboSamart

こんにちは

いやいや、、少しづつ寒くなってきましたねー
とうとう今週からインナーを来て作業をしております

PROJECT　進行中の1台

1300cc　TURBO　5speed　COPIN

221117g


















これは、STD　TURBOが付いた状態です、ここから
TD05と　ウエストゲート、、、WGにCHENGEするのですが

何より狭いです
この状態でも　かなりエンジンルームからはみ出しております、

まずは　分解してから　また装着したり
イメージというか、、、物理的なスペースを測っていきます

その間に　Head　フランジを制作

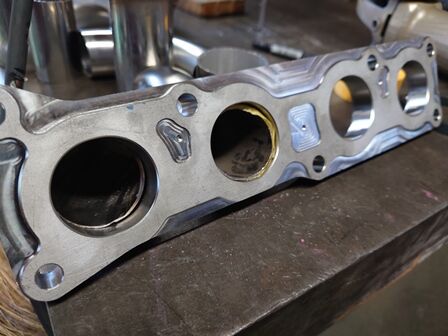

221117u



















表は板に見えますが　裏側いは沢山切削が入っております
見えなくなっちゃいますが、

こういう　マニフォールドを制作する場合
2JやRBなどスペースが広い車両で、長めにパイプを使える場合のほうが
楽になります　　集合部など溶接もしやすいし、、

しかし、この車両はギチギチですので
かなり詰めたマニフォールドを制作する必要があります

かなり、、厄介です

まずは
またまた　Fカウルを装着

この状態で　TURBOをあてて　治具を先に制作したのですが、、、、
やはり曲がりなどが厳しいので、、

出来るだけ　MOTOR側にマウントするという方向で制作とします

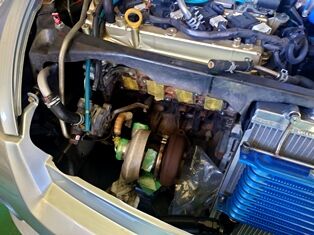

221117a













この位置が良いのですが、、、触媒を入れて制作ができないので結構上側に
オフセットします

つーことで、、
何本か　試行錯誤して
制作開始

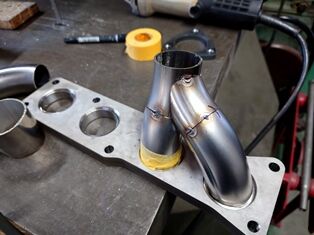

221117b














短ければ短いほど難易度があがる感じですが、

集合部が真横からとか直角とかだと簡単なんですが、、
集合角はなるべく浅く　制作したいので

削っては合わせ、、、ともう3日くらいやってます
点付けの嵐でございます

2本終わったら　3本目の位置を決めて先に2本は本溶接して進めます
本溶接でかなり変形していまうので　先に2本を固定してから先に進みます

あとはWgの抜き位置とスペースも確保をしないとですが
先に各ポートを集合させます

今は、TURBOの場合は、排気パルスを揃える等長に、、というより
熱が下がる前に、出力に変換するためになるべく短くというのが
主流ですが

やはりなるべくおなじような感じで集合させたいので
2ポートづつに分けて　2本づつ集合それを５０ハイの箇所で1本にそして
フランジにするつもりですが、何せ短すぎて　中々、、、大変でございますが
頑張っております

写真の、状態からも　溶接したら手前でカットしていかいかないと
スペースに収まりませんが、、想定済み

チト　手間のかかるマニフォールドですが、、、
ネチネチ進めます、

最近自分はこればかりやっております（＾＾
楽しんで進めましょう

それではーーーー
