こんにちは

昨日 今日と雨、
おかげで随分涼しいです(^^)
このまま、、秋に、、、と思いますが
天気予報を見ると まだまだ 真夏日が続きそうですねー

さて、、
先日お預かりした、
COPIN 1300  5MT TURBO

雑誌や、OPTION VIDEOなどにも割と出ている車両なので
この車両についてのお問い合わせも来たりする車両でございます

このSPECの車両はほかにも居られるのですが
こちらのほうが、TURBOなども変更されているのでPOWERがでております

今回は、サーキット走行時に、MOTORの揺れなどが気になる、、との事で
まずは、マウントの強化をします

これが、、、結構大変でございます

230907a

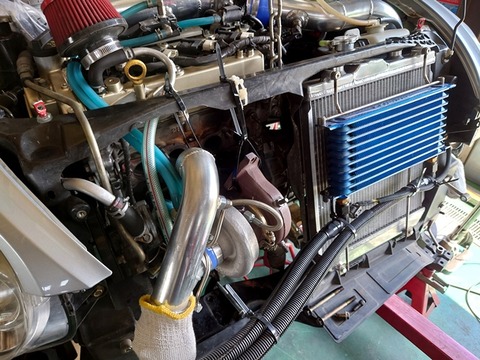

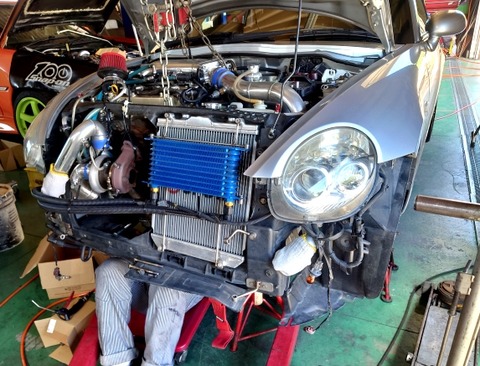

MOTOR ASSYを吊ってから
補器類でギチギチですので、
色々分解してから、、マウント類を外す必要があります


230907b

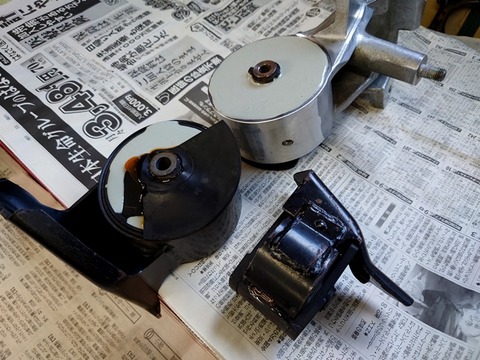

前周りも後ろも下も色々外し ようやくマウントが全部とれました
ここに、充填剤を入れて固めていきます


230907c




















この充填剤は、硬さも種類があったり、
また、隙間を作れば割と 効き具合を変更も可能です

この車両のOWNERは 快適さはいらないぜ(^^)派ですので
一番硬度のあるものをギッチリ 充填して制作いたしました

これでも、金属でソリッドにしてしまうと、フレームなどに大きく負担がかかり
割れるリスクが大きいですが、
これならば、そこまでの負担は少ないでしょう、
あとは、車両個体差も大きいので、
装着してみて、、、でございます

この作業が完了後は
車両下部にFLAT PANELを制作していきます
まだ少しかかりそうですが、、、、

ネチネチ進めます(^^)
それでは

#blackline #ブラックライン #Copin1300Turbo5MT #コペン1300 #MotorChenge
#エンジンスワップ #強化エンジンマウント #TD05 #K3VET #L880K

こんにちは

そろそろ 梅雨ですかねー
雨が多い気がします

今週は、土曜日 セントラルサーキットで
DRAG FESTIVALが行われます

自分も手伝いに、blacklineからは、SUNNYがENTRYしますが
何とか天気がもってほしいものです

さて
作業中の、DAIHATSU MIRA

新型COPINのエンジンにMOTOR CHENGEでございます


tousai (1)




















塔載前に各部 点検変更を行っておきます、
スロットルボディは、別の車種のスロットルボディを購入 交換します

クラッチも色々PARTS交換をして ミッションは元の車両のものを取り付け
結構細かい 箇所の変更やパーツの交換が必要ですが、、、、

まずは、搭載しました

230517a




















ここから、制作したワイヤーハーネスや各部 配管 などをレイアウトして繋げていきます
ラジエーターなどは交換でございます

そして、、、
ICも 制作

230517b




















STDは無いし、STDを加工して取り付けるより、同じような手間であれば
こちらが良いでしょう

しかし、コアが到着して 箱から出した瞬間

皆から出た言葉は、(ちいせーーーーー(^^))
こういうちょっとしたオブジェにも良さそうな大きさでございます

という事で
これも、サイドタンク制作して制作して取り付けとなります

またマフラーも繋げないと、、、ですが
フランジや形状もあいませんので

TURBO側のフランジはワンオフで制作します

230521a
























という事で、エンジンは搭載完了、
ここから補器類などなど、、、ネチネチ進めます(^^)


#blackline #ブラックライン #L275 #ミラ #ミラターボ #K3VET #MotorChenge
#ワンオフ制作 #エンジンスワップ

こんにちは

本日は、、、工場は、わわわらと 作業をしていますが
実は お休みでございます(^^)

みな 自分の車を作業しております

まあ、、たまには休まないと、、ですが
やっぱみんな車を弄っております


さて、、、
先日の、イベントで展示しました

COPINE 1300cc TURBO 5MT  TD05ですが

230509e





















230113e



















今度は、、、、OWNERがまたまた 次期PROJECTを、、、、(^^)
いやあ、、なんだかどこまでいくのか とてつもなく楽しみなのですが

今回は中古motorを購入
K3VET しかし、、、もう中々 ものがないらしく結構なお値段でした

230514e





















しかも、、、結構 汚い 走行距離は不明
錆具合から、、、このまま塔載する目的の方は やめたほうが良いかな?って
ビジュアルです

とにかく、、、まずは分解しながら各部を checkしていきます
今回も エンジン室の外で分解していきます

230428s





















まじまじと見ると、、、極端にポートは狭いので、、
ポートは広げる必要もあります

どこまでいけるか、、は実際にやってみないと、、ですね

ということで、、3日くらいかけて各部分解して計測もしました
なんのために?_?

かというと、、主に
これの計測です

230514a




















ちと、、、周りがやる気のないもので囲まれてますが
PISTONEとコンロッド

これの計測です
調べたところ、、、東南アジアなどで、素性のわからないコンロッド ピストンは
販売している所もあるみたいなのですが、、、、、
材料も工程すら不明ですので、、、


ちと怖いので、PISTONEは海外でORDERで制作

コンロッドも、、海外で制作するか、、、
削り出しで制作するか、、いまの所コンロッドはけずりだしてしまおうかな?
と考慮中

ピン位置のオフセットと、、もちろんフルフローにします

オイルポンプはワンオフで制作してしまいます(^^)

さて、、、ここで、、それますが

この車両は、サージタンクもワンオフ スロットルも削り出しでワンオフ制作してあります

230514g















こんな感じで、、、
もともと、こういうタイプのMOTORで
ISCVなどアイドルコントロールVがあるものは

スロットルに抱き抱えで取り付けるタイプも多かったりします

230514rr

















わかりづらいですが、、、
この黒い樹脂の部分がSTDのK3MOTORのサージタンクというかマニフォールドです
そして、写真一番上の 縦並びの2個のキャップがついているものが
アイドルV スロットルに装着されています

スロットルのバタフライの外と中につながっていて
サージタンクへエアへ送る量をコントロールして アイドリングを調整しているものです
しかし、、

今回のようにスロットルを制作したり、違う車のものにすると
装着できなくなります

ですので、結構色々なものを制作したり、コレクターを制作して移したりしますが

今回 以前 よそのSHOP用に簡単に制作したものですが
再度 もう1個と、、、

230514c




















単純に、、、穴2個を分けて 配管を溶接して
エアのINとOUT にわけただけですが
こんなものでも 結構便利なPARTSになります

230514t




















こういうシンプルに解決するほうが 制御もシンプルになって
良いSETにつながったりもしますよね

つーことで、、、

COPIN 1300cc TD05

どこまで 速くなるのでしょう、、、、各方面、、1部ですが注目も集まっております
自分もとても楽しみ、速く弄ってみたいものです(^^)

それではーーー

#blackline #ブラックライン #Copin1300cc5MT #TD05 #K3VET #ピストン制作
#コンロッド制作 #スロットル制作 #ワンオフ制作 #コペン




こんにちは

今日は 寒いくらいで、、、上着を着て 事務所も暖房を
まだ 冷える日は冷えますね

さて、、、
お知らせでございます

GW 5月 6日(土) 7日(日)ですが

top_a_1900_600










というイベントが 静岡県 ふじさんめっせ にて行われます

660WORLD という本があるのですが

kcar1
































これに、blacklineで制作した COPINが 2台 2回ほど掲載された事があります
kcar3
















正確に言うと、、、2台共に 1300cc TURBOに MOTOR CHENGEしているので
軽自動車では ないのですが

まあ、、、、展示依頼があったので、、、
良い?のでしょう


今回展示しますのは 手前の SILVERの HOODの車両

こちらは 去年完成したのですが

今年 マニフォールドを制作して
TURBOをTD05 に WGは SMART TURBO製
になっております

WGはTURBOの真裏なので、チト 見えませんね

230113a



















230113e


















ICは600mm幅 SKYLINE GTRを同じ幅でございます
コア上部のみ入らないので カットして使用しております

MOTOR K3VET でミッションは、このMOTORで FF 2駆用というのが存在しないらしいので
BELLを用意して、制作をしてあります  ファイナルも排気量アップに伴い
LONGに、この車はさらに GEAR比がクロスしております

210908a




















LSDはATS社製を使用

サージタンクもワンオフで制作
元は樹脂ですので

フランジをマシニングで制作 Oリングシールの溝を掘ってありますので
そのままSTDパッキンが使えます

211031a




















内部には各気筒にファンネルが入れてあります
スロットルは、削り出しで制作

21118c




















このMOTOR 専用でございます

マフラーもワンオフで制作

DSC_2496




















マネージメントは、F-CON V-PRO INJ PUMPも容量を変更してあります

と、、、色々と制作物が多い 1台となっております

この車、、、、先日セッティングで乗りましたが 本当に良い車です
というか TD05にして かなりパワフルです

実はこの車のOWNERが先週 さらに新しい MOTORを購入して
送られてきたので
只今 分解中です、ここから寸法などを撮って
内部パーツ 制作予定でございます


そして、、6日 7日ですが
660WORLD ブースに
当日は自分がおりますので
是非 遊びにいらしてくださいね(^^)


#blackline #ブラックライン #L880K #Copin1300TURBO5MT #ワンオフEXマニ
#ワンオフスロットル #ワンオフサージタンク #COPIN1300 #V-PRO #ワンオフ制作
#660WORLD #ExcitingKcarWorld #ふじさんめっせ #K3VET
