2024年03月05日

インプレッサ　GVB　マフラー制作

こんにちは

3月に入り　納車2台　お預かり1台

長期作業の車両も引き続き進めております

さて、、、同じ　SPECの車両が2台　入庫　制作しておりますが
こちらは、GVB

マフラー制作に入りました

240305a

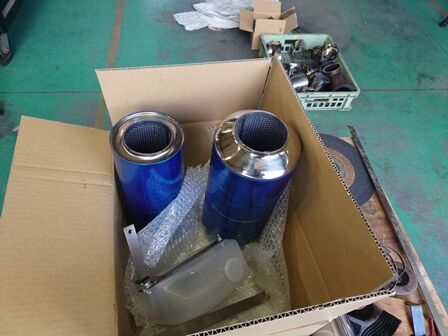

サイレンサーも受注で制作、中間インナーは内径指定で制作になっております

240222h

カットピースを制作しますが、、、これを５０個前後異常は制作

240305c

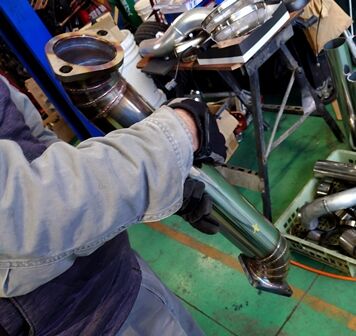

まずは、フロントパイプ側から、
８０ハイで制作していきます

240305e

フランジも取り付け　　四角がTURBO側で
小判型が出口側
チトワイドピッチのフランジを使用しております

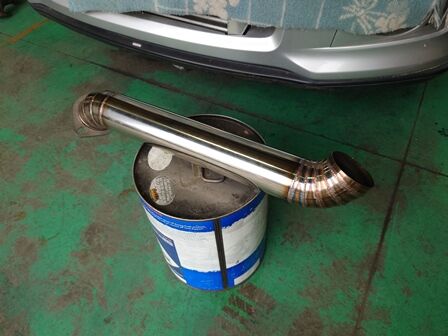

中間パイプも制作
リアピースへの接続フランジはカップリングを使用します
ステーRODも治具で曲げで制作していきます

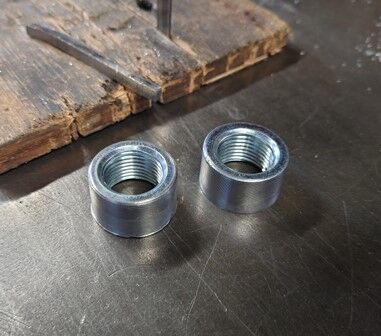

そうそう、AF計のボスも制作
240305t

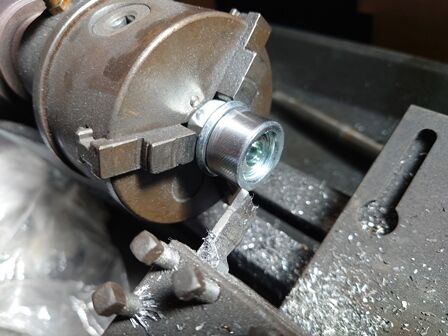

ちゃっちゃっと削ります

240305gg

完成、、（＾＾）
これを溶接していきます

そして、、、リアピース

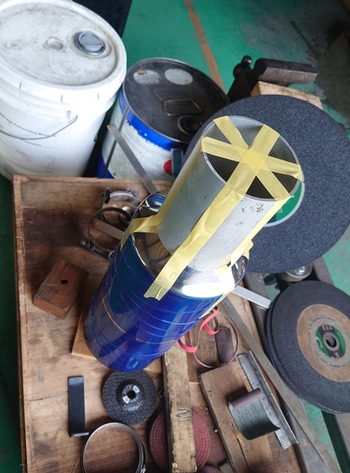

テールのPIPEを何通りか仮付けして、太さや位置　長さを決めて
テールパイプをSUSで切り出しますので

先に仮付けして様子見、、、という画像でございます

ということで、
排気側もまもなく終了

この車両もやっと終わりが見えてまいりました（＾＾）
最後までパリッと進めます

＃blackline　＃ブラックライン　＃GVB　＃インプレッサ　＃EJ20　＃EJ20TD07
＃GVBワンオフマフラー　＃GVBIC制作　　＃ワンオフ制作　＃GVBVPRO

タグ：: #blackline; #ブラックライン; #GVBタービン交換; #インプレッサ; #EJ20; #EJ20TD07; #GVBワンオフマフラー; #GVBIC制作; #ワンオフ制作; #GVBVPRO

2024年02月13日

SUBARU　GVB　TD07制作中

こんにちは

今週は　暖かくなるらしい？ですね
花粉症の方は、皆、微妙、、、という反応

自分は今のところ花粉症ではない？っぽいのですが
MOTOMIは、花粉症ですので　見ていると辛そうでございます

さて、、、
工場はチト　パツパツでしたが
１台　完了

1300CC　5MT　TURBO　COPIN
色々メンテナンスなどなど完了で納車

240213b

ワンオフ　ＰＡＲＴＳで構成されておりますので
それなりに色々とメンテンスをいたします

Fカウル付けて完了　納車です（＾＾）

そして、、、
制作中の　SUBARU　　GVB

TURBO　EXマニフォールド完成して　TURBOを仮固定して
パイピングを制作していきますが

TD07　25Gですので、サクション側が１００ハイ
TURBOも　TD06よりは大きく　スペースを取りますので

色々なPARTSを移動、制作する必要があります
これが、、、、完成後は良く解らなくなるのですが結構　手間と時間がかかる作業です

移動するPARTSの移動先のPARTSをさらに移動、、としていきます

サクションのスペースを確保

そして、IC配管を制作していきます
1度　STD　TURBOで制作している車両ですが
全て　作り治しとなります

繋がりました、　
ここから
各部　PIPEや補器類などを繋げる　ステーを制作していきますが
そのBASEとなるボスを制作します

旋盤でネチネチ削り　タップを立てていきます
これも地味に　時間のかｋる作業です

ここから、、さらに加工箇所がまだ随分残っているのと
排気側も手をつけないと、、です

まだもう少しかかりますが、、、
ネチネチ進めます

＃blackline　＃ブラックライン　＃コペン1300cc５ＭＴTURBO　＃コペン１３００　＃GVB
＃インプレッサ　＃GVBTD07　＃TD07　＃パイピング制作　＃ワンオフ制作

タグ：: #コペン1300TURBO; #コペン1300; #GVB; #インプレッサ; #GVBTD07; #パイピング制作; #ワンオフ制作; #GVBタービン交換; #GVBVPRO

2024年01月27日

SUBARU　IMPRESSA　GVB　TD07　マニフォールド制作

こんにちは

1月最後の　週末ですねー比較的　暖かい？という予報
日帰り作業などもありますので　　ありがたいです（＾＾）

さて、、進行中の１台

SUBARU　　IMPRESSA　　GVB
只今　マニフォールドを制作中でございます

TURBOは　TD07で　TO4フランジ
位置決めした　治具をたどって　ここまで制作

そして　フランジを固定でございます
EJ20は圧倒的に　TD06が多く　三角フランジでしたが
今回はTO4　フランジですので　チト大きくなります

240127u

TURBO　位置は完成、、ですが
ここから　F　PIPE　　WGの位置決め　制作となります

ウエストゲートは、今回も　TURBO　SMARTを使用

USAから輸入ですが、、今回はCOLORがblack（＾＾）でした
色は　blueとblackなのかな？在庫であったりなかったりでございますが
上からは見えませんので、在庫あるほーで、と注文

最近は　このWGばかり使用しておりますが
V径も種類があり、排気量　排圧　SETの考慮で口径を変えております
WGで　BOOST　SETや　排圧のもっていきかたみたいなの変更する場合は

SPRINGもですが、V口径を変更すると良くなったりします
口径変更は、、、要は買い替えになりますが

まあ、、、最初からわりと考慮して選ぶと良いかな？と思います

240116f

調子イイですよ（＾＾）

という事で　TUROBはこんな感じで固定
補器類制作は、まだもう少しかかりそうでございます

ネチネチ進めます（＾＾）

＃blackline　＃ブラックライン　＃インプレッサ　＃GVB　＃GVBタービン交換　＃ウエストゲート
＃TD07　　＃TurboSmart　＃EJ20　＃GVBEXマニ制作　＃EXマニ制作　＃ワンオフ制作

タグ：: #インプレッサ; #GVBタービン交換; #ウエストゲート; #GVB; #TurboSamart; #EJ20; #EXマニ制作; #ワンオフ制作; #TD07
