こんにちは

先週は2台納車でしたので
工場内が、やっとスペースができました

合間作業ですが、
細かい作業もネチネチ 行ったりしております(^^)
いわゆる修理 メンテンスなども、大事でございます

やはり、SUBARU IMPRESSA
GRB  こちらは TD06

221227e





















今回は、FRONT 周りから打音がするというので
VVTI スプロケット 油圧コントロールVなど交換しました

240312f


















このVVTI、、、可変Vは、一定の仕様から、非常に邪魔になる場合もあったりしますので
選択肢として、VVTI無の、プロフィールのCAMSYAFTが欲しい所なのですが

既製品でも無く、、、削るにも カム素材が手に入りませんので
可変タイミングのまま 組むのが STDとなっておりますので
このあたりの、油圧で動くものは、一定の期間で交換が必要ですねー


この車両は、エンジンも手をいれてますが、
こういった際には 細かいホースやテンショナーから、色々とほとんど買えるものは
新品に交換するようにしていますが、、、

CAMSYAFTは可変用の物で交換、
そして、その際に、全て新品の物に変更すればよかったのですが
結構 パーツ代もかかる箇所なのと

特に異常も無かったので再使用しましたが
今回 音がでてしまったので
お客様に追加請求をして、交換しておけば良かった

という事で、今回は特価で交換させて頂きました

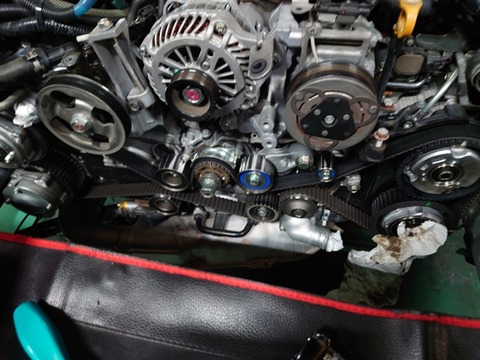

タイミングベルトも一応交換、
これで、何もかも新品となりました

次回からは、EJ20 最初からこの分は価格に織り込むようにいたします

240312d

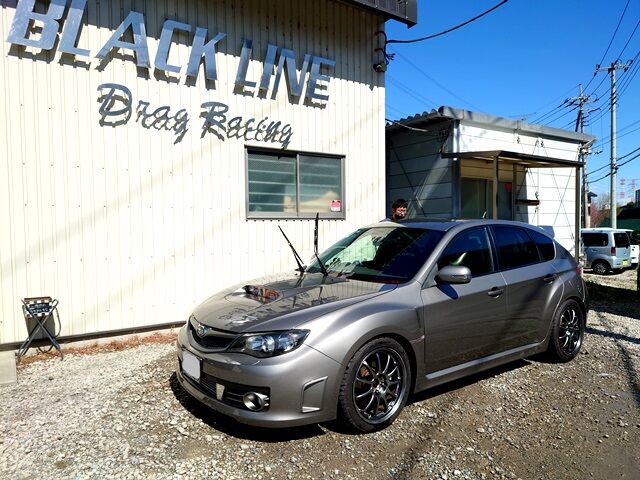

という事で、完了、(^^)
納車いたしました

240313a

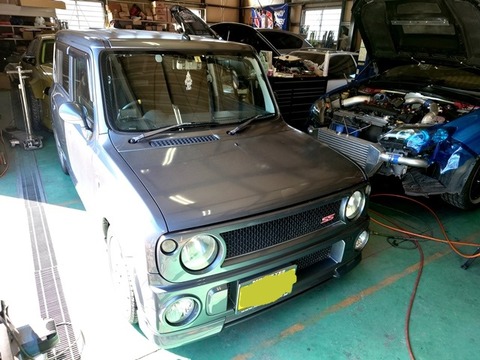

最近収めた車両でもう1台

240314a




















非常にキレイに乗られております

一見やる気のない 軽自動車に見えますが
LUPIN SS と言って 限定で出ていた SPORTS MODELなのだそうです
TURBOの5speed MT

なかなか、、、な軽自動車ですよね(^^)

240214r

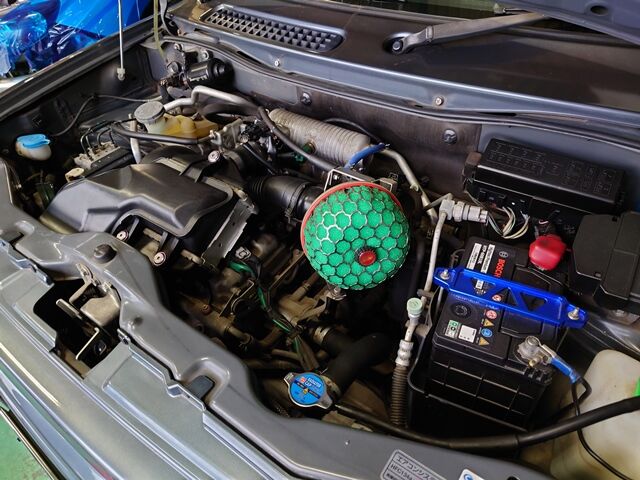

エンジンルームもキレイなもの、
色々点検、メンテナンスをしてこれも、納車いたしました

という事で、、、細かい事もネチネチと、、、
お気軽になんでもご依頼くださいませ

それでは(^^)


#blackline #ブラックライン #GRB #TD06 #GRBカムスプロケット #EJ20
#LUPIN #ラパンSS

こんにちは

3月に入り 納車2台 お預かり1台

長期作業の車両も引き続き進めております

さて、、、同じ SPECの車両が2台 入庫 制作しておりますが
こちらは、GVB


240229b




















マフラー制作に入りました

240305a


















サイレンサーも受注で制作、中間インナーは内径指定で制作になっております

240222h















カットピースを制作しますが、、、これを50個前後異常は制作

240305c



















まずは、フロントパイプ側から、
80ハイで制作していきます

240305e


















フランジも取り付け  四角がTURBO側で
小判型が出口側
チトワイドピッチのフランジを使用しております

240222b

















中間パイプも制作
リアピースへの接続フランジはカップリングを使用します
ステーRODも治具で曲げで制作していきます

そうそう、AF計のボスも制作
240305t


















ちゃっちゃっと削ります

240305gg


















完成、、(^^)
これを溶接していきます

そして、、、リアピース

240222j


























テールのPIPEを何通りか仮付けして、太さや位置 長さを決めて
テールパイプをSUSで切り出しますので

先に仮付けして様子見、、、という画像でございます

ということで、
排気側もまもなく終了

この車両もやっと終わりが見えてまいりました(^^)
最後までパリッと進めます


#blackline #ブラックライン #GVB #インプレッサ #EJ20 #EJ20TD07
#GVBワンオフマフラー #GVBIC制作  #ワンオフ制作 #GVBVPRO

こんにちは
今日から2月ですねー(^^)

やっぱ、、、月日が経つのが速く感じます

さて、
NEW PROJECTでございます
まだ、GVBを制作中なのですが

次の車両は、同じ IMPRESSAでも GRB


240131a






















この車両は、もう10年?近く前に 1度補器類を制作した車両でございます


240201a















この車両の前は ステージアだったのですが
この車両に新車で乗り換え、ステージアの補器類を移して制作した感じでございます
ICなども薄い物です

お子様も3人 住宅街にお住まいなので、静音しながら 排圧
あがらないようにマフラーも制作してあります

240201aa















曲がりを大きくとり 長さを稼いで 音量を下げております

室内はこんな感じ

240201ee














そして、、、今回はこの補器類を大幅にモディファイしていきます


240131c




















TURBOはTD07に変更します、

ウエストゲートは最近はコレばっかですが  TURBO SMART


240131d




















IJは900CCで、PUMPなどなど配線から制作ですね
サージタンク周りも1度分解して、配管レイアウト 水 エアーの取り回しも大きく
変更となります

そして、、IC コアも変更でございます


240131b




















TRUST 3層タイプ 600mmでございます
こちらはいつも通り サイドタンクから制作となります

ということで、、、チト手間がかかりますが
ネチネチ 手を入れていきます

楽しんで制作してまいります(^^)


#blackline #ブラックライン #インプレッサ #GRB #EJ20 #TD07 #TURBOSMART
#ICコア #ICワンオフ制作 #GRBワンオフマフラー #GRBメーターホルダー

こんにちは

1月最後の 週末ですねー比較的 暖かい?という予報
日帰り作業などもありますので  ありがたいです(^^)

さて、、進行中の1台


240127u




















SUBARU  IMPRESSA  GVB
只今 マニフォールドを制作中でございます

TURBOは TD07で TO4フランジ
位置決めした 治具をたどって ここまで制作

240127y




















そして フランジを固定でございます
EJ20は圧倒的に TD06が多く 三角フランジでしたが
今回はTO4 フランジですので チト大きくなります

240127u


















TURBO 位置は完成、、ですが
ここから F PIPE  WGの位置決め 制作となります

ウエストゲートは、今回も TURBO SMARTを使用

240116e




















USAから輸入ですが、、今回はCOLORがblack(^^)でした
色は blueとblackなのかな?在庫であったりなかったりでございますが
上からは見えませんので、在庫あるほーで、と注文

最近は このWGばかり使用しておりますが
V径も種類があり、排気量 排圧 SETの考慮で口径を変えております
WGで BOOST SETや 排圧のもっていきかたみたいなの変更する場合は

SPRINGもですが、V口径を変更すると良くなったりします
口径変更は、、、要は買い替えになりますが

まあ、、、最初からわりと考慮して選ぶと良いかな?と思います

240116f












調子イイですよ(^^)


という事で TUROBはこんな感じで固定
補器類制作は、まだもう少しかかりそうでございます

240127a




















ネチネチ進めます(^^)


#blackline #ブラックライン #インプレッサ #GVB #GVBタービン交換 #ウエストゲート
#TD07  #TurboSmart #EJ20 #GVBEXマニ制作 #EXマニ制作 #ワンオフ制作

こんにちは

昨日の夕方から メチャクチャ寒くなりました
それでも、、やっぱ  去年の夏とか考えると寒いほうがマシだな、、、
と思ってしまいます

さて、、
制作中の、SUBARU IMPRESSA  GVB


240116g




















作業中で養生していると、、、車種不明となります
サージタンクを外し IJや燃料周り  配線を加工  水回りも変更制作となりますので
ネチネチ 仕上げていきます


2490116c


















あとは、写真には納まっていませんが
FUEL PUMPも 300Lの物に交換 フィルターやパッキンも新品にして
配線も制作、太くしてリレーでPUMP DRIVEとします
これも、BT前なので 前から後ろにかけて色々配線
地味な割に 時間と手間がかかる作業の一つ


ここから、サージタンクを本固定していき
エア 水 配管を変更 加工 TURBOのスペースを開けていきます
TURBOの位置をアレコレ 仮合わせしてから TURBO位置を決めていきます
これは、、作業進めるより、考えてる時間のほうが長いところ、、
ネチネチ進めます

240116a




















TURBOはTD07  この位置で治具を一度制作
サクションが100ハイとなりますので

移動する量が多くなります
ここにあるW タンクも移動になります

ちなみにこれが外したTURBO
240116b


















まだ、10万キロにも 全然手前ですが
やはり結構 OILはにじんだり 漏れたりしております
これは、、結構どの車両でもこうなっていたりすることが多いです

このあと、 GRBで同じSPECで制作する車両が入庫予定ですが
EJ20が続きます

もうすでに、新車では買えなくなった EJ20シリーズ
色々なカスタムがあると思いますが

新しい車両だと思っても もう10年前とかのお車も多くなっております
しっかり、メンテナンス大事です、、、が

楽しんで乗るというのもやはり、大事というか、、趣味的なものですからねー
バランス良く モディファイをしていくといった感じで プランニングする事が多くなりました

という事で
この車もパリッと COOLに仕上げていきましょう(^^)

それではーーー

#blackline #ブラックライン #IMPRESAA #GVB #EJ20 #TURBO交換 #ワンオフ制作
#インジェクター交換 #EJ207 #VPRO
