こんにちは

1月も後半、、中々　寒い日が続きます
皆様　体調　お気をつけくださいませ

さて、、、
作業中の、１台　　TOYOTA　SOARER　　7M　NA　6連スロットル






















INTAKE側にとりかかっておりますが　レイアウトはおおよそ決まり
制作になります

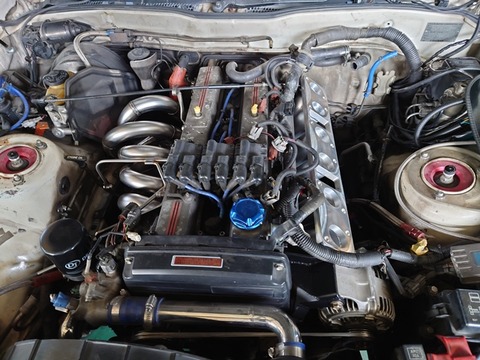

前回の通り　ダイナモ移動して　マニの位置はココに
そして、、、ここで、邪魔な配線などの取り回しを変更します






















これも、、、結構　痺れる作業でございます
INJ周りの配線も下側にくるように延長、
他の配線も延長　取り回しを変更でございます

後から見えない箇所ですが、、、結構大変です

さて、、、


























この四角いモノリス状のBLOCK
マシニングで削っていきます






















そして、、、、、
完成（＾＾）






















またもや　3分間クッキングのように完成でございます
ここから、バタフライ　シャフト　スプリングを取り付けますが

バタフライを削る時はこのような治具を使用いたします




















このように固定して上から垂直に研磨することにより
端が斜めにカットされますので

全閉時にぴったりと閉じる事ができるようになります
という事で、、、

ここから　リンケージを制作を考えていきます
現物　合わせで制作なので、、やっぱ考えている時間のほうが長い（＾＾）
ネチネチ進めます

＃blackline　＃ブラックライン　＃２０ソアラ　＃MZ21　＃7M　＃7M６連スロットル
＃ワンオフ制作　＃EXマニ制作　＃INマニ制作　＃7Mダイナモ移動　＃ワンオフスロットル制作

タグ ：

#20ソアラ

#MZ21

#7M

#7M6連スロットル

#ワンオフ制作

#EXマニ制作

#INマニ制作

#7Mダイナモ移動

#ワンオフスロットル

こんにちは

いやいや、、、ここ数日寒い、、ですが
本日　明日とMOTOMIが、氷上走行会に行っております（＾＾）

その為に　この車を購入、ミッションを流用でクロス化したり
ファイナルを変更したり、LSDを入れたり、、、
バケットシートを付けたり　
色々行っておりました（＾＾）

時間があけば見に行ってみたいものでございます






















さてさて、工場は通常通り営業中（＾＾）

TOYOTA　２０SOARER　　7M






















EX側　6IN１等長マニフォールドがおおよそ仕上がったので、




















今度はINTAKE側まずは、フランジを制作





















AL　PLATEで制作、スロットル自体も削り出しで制作しますが
その前に　マニフォールドを制作していきます

が、、、ここで、大きな問題が、、、ダイナモが邪魔過ぎて
INTAKE　が入りません（＾＾；
7M　STDのサージタンクって、タンク部分がぎゅっと小さくなってるので
これで入るのですが、、、、
今回制作するのは6連スロットルになりますので
これだとスペースが全然足りません
























チト解りずらいかもしれませんが、、、これだと　メチャクチャINTAKE側を小さく
絞らないと入らない、、というか
しぼっても、スロットル6個のレイアウトは厳しい、、、、
また、ヒーターLINE、、、水LINEも制作しなおさないと厳しい感じです

という事で、、、ダイナモを移動いたします
これが移動後























これが、、、、チョー大変でございます、
ここに持っていくには他のものも移動　平行を保ちながら　強固なブラケットを制作します
これが、、、、結構手間のかかる作業でございました

という事で　やっと位置出しをして
治具のHEADで制作開始









































フランジとHEADフランジを繋げていきます　

とりあえず本溶接してこんな感じで位置がでました






















配線が邪魔で　取り付けも厳しいので、長さを変更、取り回しを変えます
また、ヒーターライン　エアラインなど全て新規制作となります
見える所も、、ですが、見えない所が、、、結構大変でございます

まだかかりそうですが、、、ネチネチ進めます（＾＾）





















それではーーー


＃blackline　＃ブラックライン　＃SOARER　＃２０SOARER　＃7M　＃6連スロットル
＃7M6連スロットル　＃NA　＃7MEXマニ制作　＃ダイナモ移動　＃ストーリア　＃K3VE
＃7MNAチューン

タグ ：

#SOARER

#20ソアラ

#7M6連スロットル

#7M

#7MEXマニ制作

#ダイナモ移動

#ストーリア

#K3VE

#7MNAチューン

#ワンオフ制作

こんにちは

本日から、本格的に２０２４ｙ　始動と言う感じですね（＾＾）
皆様、今日の出勤はチト　憂鬱だったのでは？

気分を切り替えるのに、チト時間かかりますよねー

さて、、、
制作中の　SOARER























EXマニフォールドをまずは制作しました
作りはじめからチト飛んでますが、去年末に完成
４２．７ハイの　等長　６IN１でございます






















集合させて　本溶接を完了、集合部は一旦フランジにまとめます






















ここから、フランジとパイプ丈夫には、SUS　PLATEでコの字の補強板を制作して
各ポート上に溶接

車載するとこんな感じでございま
























いやあ、、、、中々大変でしたが　なんとか収まりました
あとは補強ステーや、移動物　フロントパイプ側を制作してメインのマフラーに
接続をしていきます




























フロントパイプには８０ハイで接続
フランジや、SUSパイプ　とにかく材料代がスゲーかかる作業でございます（＾＾）





















OIL　LEVEL　ゲージもステーを制作して取り付け
こういう細かい所も何気に時間がかかっていきます

という事で、EX側は一旦完成（＾＾）

ここから　INTAKE側の構築となります

マニフォールドのＢＡＳＥ　フランジは完成





















スロットル本体は現在　制作中　全て削り出しとなります（＾＾）

その前に　チト厄介な　問題を解決しないと、、進めませんので
そこをネチネチ解消いたします

それはまた次回に（＾＾）

それでは
