こんにちは

朝が寒くなってきましたね

さて、、、
お預かりの　TOYOTA　ALTEZZA

251113a




















この車は、エンジン内部にもう1台HARDに手を入れている
ALTEZZAに　見た目が似ていたりするので、

OPTに掲載時にも、２台並べて撮影した際に
OWNERの名前が逆に載ってしまったほど（＾＾）

エンジン内部は
カムシャフトは大人しめ、２６４です
PISTONEは鍛造品に変更、H断面コンロッドですが
他の車両の物を流用加工で組んであります
OIL　PUMPもSTD　制作しておりません
ポートも燃焼室もそのまま
ガイド入れ替え、シートカットなどなどです


TURBOはTD07
251106n




















EXマニフォールド、マフラー　サージタンク　ICなどなども
ワンオフで制作してあります

251106y


















点火系統は昇圧して、16V　イグナイターもパラレルで引いてあります

FUEL　PUMPは、BOSH×２　　DENSO×１
FUELは　STD　ハイオクです

211214e


















そうそう、BOSH　PUMPのこのTYPEはもう廃盤なので
これがトラブルを起こすと　代替え品となります

251113s


















寸法が少し違うので、チト加工して使用する感じですね

251113v













そうそう、、、このヘッドライトも今回新品にしました
結構　中古のものだと、反射板がダメで車検通らなかったりします
ハイビームでもダメでした、

どうも、元々　HIDのようなライトではなく
通常のハロゲン球のユニットに
HIDのような熱量の高いものを使用していると

熱対策で反射板の裏側などが2重になっていないなど
熱でジワジワと反射板のメッキが劣化してしまう事があるのだそうです

HIDを使用している方は、早めに対策を、、、、ですね

ちなみに、、、ALTEZZAは、このライトが　メーカー最後？ようでした
まあ、、、、先月の話　気になる方は調べてみてください

どうしてもダメな場合は、分解してメッキをやり直すしか
ありませんが、上手く再メッキできるのか、、樹脂ですからね
反射量なので、、

そのうち試してみますかね、、、
面倒ですよね、、、ライトごときで、、、

ということで、
この車両も　そろそろ完了です（＾＾）


251106c






















この車両の入れ替えでお預かりは、SUBARU　IMPRESSA　GRB
ネチネチ進めます

＃blackline　＃ブラックライン　＃SXE10　＃ALTEZZAインタークーラー
＃アルテッツァターボ　＃アルテッツァTD07　＃アルテッツァマフラー
＃アルテッツァBOSHポンプ　＃3SGターボ　＃アルテッツァワンオフ制作
＃アルテッツァEXマニ
タグ ：
#SXE10
#ALTEZZAインタークーラー
#アルテッツァターボ
#アルテッツァTD07
#アルテッツァマフラー
#アルテッツァアルテッツァBOSHポンプ
#3SGターボ
#アルテッツァワンオフ制作
#アルテッツァEXマニフォールド

 こんにちは

今日で10月も終わり
ほんと、、、、はやい、、、と感じます

さて、
作業中の　　ALTEZZA

TURBO　CHENGE
前回で、EXマニフォールドも完成

前回書いた通り　パワステのＬＩＮＥも変更して
スペース　遮熱を行い

ここから　配管を制作
やはり　角度がキツイですので　CUT　PEACEで制作しました

241030q






















配管同士を繋ぐステーも制作
まあ、、、これはいつものですが、ボスを制作　PIPEに溶接
AL　PLATEでステーを制作してあります

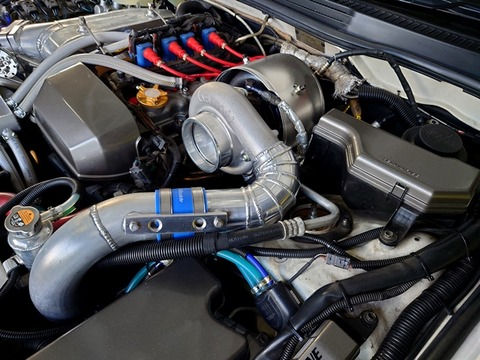

ここからF　PIPEも制作、、、、写真が、、、見つからない、、、
とにかく制作して、ヘダーラップ巻いて完成
ここも、なるべく角度を急にしないように、、ですが
スペースはギリギリでございます

またまた、各部をネチネチ遮熱したら
EX側の遮熱

241030aa




















AL　PLATEを　３本ローラーで丸めて　ビードローラーで　ビードを入れてあります
TOP　HOODが近いので、HeatPlateの内側にも耐熱布を張ってあります

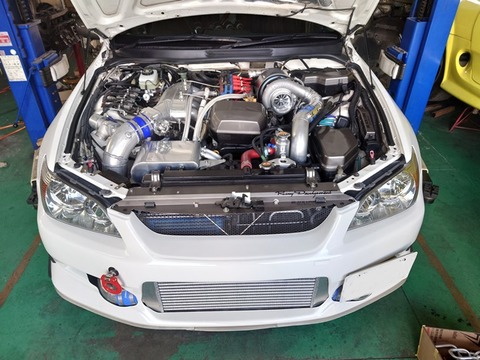

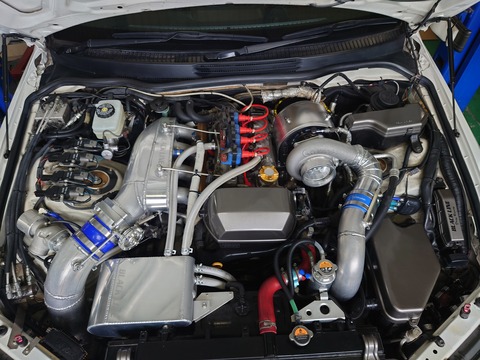

という事で、、、
エンジンルーム側は完了

DSC_tt0018




















なんとか、配管も太いままレイアウトできました
終わると　スッキリ見えますが、結構な手間と時間がかかる車でございます

241030x




















さて、、、ここからは
車両の後ろ側　燃料LINE　系統のモディファイに入ります
この車は　BOSH×２　　DENSO×１　コレクターの仕様

うーん、、、、考えながらネチネチ進めます

＃blackline　＃ブラックライン　＃SXE10ターボ　＃アルテッツァターボ　＃アルテッツァ3Sターボ
＃アルテッツァGARETT　＃アルテッツァGCG　＃3Sターボ


タグ ：
#SXE10ターボ
#アルテッツァターボ
#アルテッツァ3Sターボ
#アルテッツァGCG
#アルテッツァGARRET
#3Sターボ
#アルテッツァEXマニフォールド

こんにちは

もう土曜日　　またまた速い1週間でした

さて、お預かりの　TOYOTA　ALTEZZA

241023r

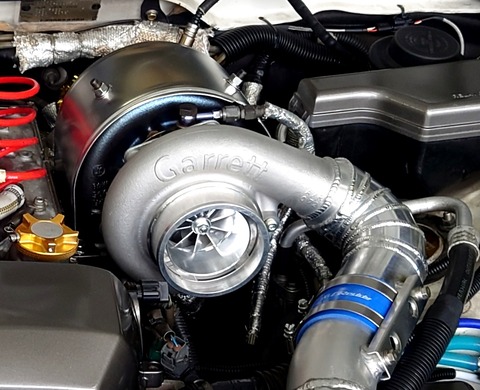

TURBO　CHNEGEでございます
今回は　GARRET　
チト大きくなります

自分はあまり　GARRETを使わないのが　排圧の関係から
良い　悪いでは無く　　トルクの出し方というか。。。
街乗りだと　TDのほうが乗りやすく　使いやすいかな？と
思う事が多いからなだけでございます

シンクロ付きミッションと、DOGtypeのミッション
街乗りがメインか、、、小さいサーキットがメインか、、
大きいサーキットか、、とか　重いとか軽いとかでも
色々　選択肢を替えたりもします

もちろん　エンジンのSPECを考慮をして
Choiceしたりします

ただ、、、むやみにBoostのPickUpが良いだけが　トルクを低速から立ち上げられて
いるかは、、一概ではなかったりもします

数値というか、、、到達時間や、燃料の消費量なんかからでも
特に街乗りのトルク感は　BOOSTがかかりはじめるまでなんかも
楽しかったらよいな、とSETします

まあ、、、あまり上手く書けませんが
良く、、、ドッカンTURBOと言われる車に乗る事もありますが

むしろ、ドッカンというより、トルクが細くて、中間で、立ち上がり
上は、、、無いというか遅いという感じの車両も多いです

上が無くて下が無い感じ？かな？
これは　TURBOのチョイスで　EXだけを絞りすぎて
排圧高くなりすぎた　SETに見られますが、、、

排圧ってあまり見る方も少ないので気が付きずらいかな？って感じです


さて、、、

話を戻して　ALTEZZA

241018b




















EXマニフォールドは、おおよそ完成
結局　ほぼ作りなおし、、、TURBOと　WGの位置を以前の位置の治具変わりとして
ほぼ変更となりました
これでTURBO位置も３０ｍｍ以上は落とせたかな？

こうしないと
TOP　HOODに制作したくぼみに収まらないのでです
また、TURBOが大きくなるので
各部に補強を制作して取り付けていきます

220816d



















しかし、、、このスペースで大きくしたので
各配管　オイルLINEなどは入りません、、、ので

パワステのLINEを変更してあります
OIL　TANKは口の向き　などを変更して
パイプで配管制作

これによりLINEを迂回して、TURBOから離しました
こういう解りずらいところが、、、またまた時間と手間と考えてる時間がかかります

241023yy






















ここから、細かい仕上げからの　FPipe制作
パイピング制作、

おおよそ　ここから曲がりでは繋がらない、、ので
カットで曲げを制作するようですね

つーことでネチネチ進めま


＃blackline　　＃ブラックライン　＃ALTEZZA　＃3SG　＃ALTEZZAワンオフ制作
＃AltezzaEXマニ　＃Altezzaサージタンク　＃Altezzaスロットル制作　＃AltezzaGCG
＃ALTEZZA3STURBO　＃アルテッツァターボ

タグ ：
#ALTEZZA
#3SG
#ALTEZZAワンオフ制作
#AltezzaEXマニ
#Altezzaサージタンク
#Altezzaスロットル制作
#AltezzaGCG
#ALTEZZA3STURBO
#アルテッツァターボ

こんにちは

またまた、昨日から、アチイ、、、、そろそろ　夏も空気読んで
遠慮してほしいですね、、、

さてさて　　今週は　短期のお預かり作業　日帰りも何件かありました
まずは
IMPRESSA　　GRB

240904a



















この車　実は　Reペイントしてあります
ガンメタリック、なかなか　WARUな感じで好みです（＾＾）

240904b




















MOTORは　E20　　PISTONE、コンロッド　CAMSYAFTなどなどを変更で
OHしてあります、　TURBOは　TD06　ICもSIDE　TANKから制作してあります

今回は、　2次エアバルブを交換、
この　GRBから　排ガス規制などの為に装着されているVALVE　左右で2個あります
エンジン自体には関係ないのですが、CHECKランプがついてしまうので
交換でございます

最近の車は、こういう排ガスなどに対応させるために
余計なものが沢山ついております
GRBはこのほかにも、エアポンプとか、、
チト　使いずらい　スロットルとか、、

エンジン本体のSPECや、HARDに弄るなら　　GDBまでのBASEのほうが
弄りやすいです

ただ、もう絶版になってしまった　EJ20
現在　乗られている方は、しっかりメンテンスをしていきたいところですよね

ただ、GRBからは、ノーマルののエンジン本体の耐久性が　イマイチです
ノーマルで乗っていても、、です
　メタルトラブル、ピストントラブルがあります

長期で、この車と付き合っていきたいOWNERは　
その辺りをモディファイした　早めのOHをお勧めいたします

つーことで、他に何個か　メンテナンスをして完了（＾＾）

続いて

TOYOTA　　ALTEZZA

240905a




















この車ももう長い事、携わっております
ノーマルから20年近く　少しづつモディファイをして現状のSPECという感じ
MOTORは　3S

最近　ALTEZZA　　お問い合わせが多いです
車両もしっかりしているし
年式のおかげで　公認車検でもカスタムの範囲もグンと広い

ただ、、、ノーマルだと、普通にのるのも
調子が悪かったりします

しかし、これは新車の頃でもあった　スロットル、、、
これが調子悪い、、、ので

blacklineでは　電子制御スロットルをやめて　ワイヤー式に変更してしまうことが
ほとんどです、

もちろん　フルコンでなければできませんが、、

あと、ノーマルは死ぬほど遅い事、、ですね
ボディ剛性が良い車ですので
余計　MOTORのPOWER不足を感じる車です
240905b




















本体は、コンロッド　PISTONE　264　CAMSYAFT
TURBOは　TD07でございます

サージタンクやEXマニフォールド、ICはサイドタンクからワンオフで制作

FUEL　PUMPは
BOSH×２　DENSO×１

211214e


















普段はカバーがかかっております

今回は　色々メンテナンスと　トランクHOODを交換
その他、、、諸々もメンテナンスして
この車両も終了でございます（＾＾）

ツー事で　　メンテナンスとか　あまり書かなかったのですが
多い作業でもありますので　たまには

修理や、トラブルシュートも　気兼ねなくご相談くださいませ

それではー


＃blackline　＃ブラックライン　　＃GRBtd06　＃GRBエンジンOH　＃GRBタービン交換
＃GRBエアポンプ　＃EJ20OH　＃アルテッツァTD07　　＃アルテッツァターボ　＃アルテッツァサージタンク　　＃3Sターボ　＃3SエンジンOH

タグ ：
#GRBTD06
#GRBエンジンOH
#GRBタービン交換
#EJ20OH
#EJ20TD06
#アルテッツァTD07
#アルテッツァターボ
#アルテッツァスロットル
#3Sターボ
#3SエンジンOH

こんにちは

昨日ですが、、、昼頃、急に気温が下がり、、、
物凄い風、、、台風の時でさえここまで強くは無いってくらいでした

その後工場を確認した所、、というか防犯カメラにゴミ袋が転がっていくのが見えたので
確認した所

ゴミを入れている物置みたいのものが、１００ｍくらい飛ばされてバラバラになっておりました
なんとか部品を探し出して　組み立て、、、、
とりあえず元に戻りましたが

のぼりはポールごと折れて　全損
いやいや、、、、まいりましたが

その後　ホームセンターに行ったところ
県道や国道で大きな木が倒れて通行止め、、、

パトカーや消防車が来ておりました

まわりでも自宅の物置が倒れて　車にぶつかったとか、、、
結構すごかった、、なと思ったら

竜巻が起こったようでした、、、、

工場が無事でホント良かった

被害にあった方、、、本当にお見舞い申し上げます

さて、、

先日お預かりした、TOYOTA　　ALTEZZA


2407188a




















今回は、ブレーキ関係のリフレッシュを、との事で
以前　キャリパーは4POTの物に交換


2407188d




















ローターなどもその際に交換しましたが
もう少し　カチッとしたいと、、との事

ブレーキは、POT数を落とせが、ペダルからの力が分散せずに
1箇所に集中するので

初期制動はPOT数が少ないほうが、力は大きくかかります

ただ　発生した、、といか制動時にでたカロリーは
1箇所で熱になりますので、動力を伝えるフルードを温めてしまいます

これで気泡が発生してしまうと、フェード現象と言われる状態が起こるので
POT数を増やして　熱を分散する事で　安定するようになります

もっと増やせば、、、コントロール、アクセルを入れたまま、ブレーキで
負荷を調整したり、何度も使って　速く走行するための　TOOLとなります

ですが、やはりメインのマスター部分の容量が少ないと
押しきれなかったり、フェードを起こしたり、、、とトラブルも出ますので

それなりの、、容量が必要になります


240724ee
























ALTEZZAのシリンダー、ASSYは廃盤との事で　OHをします
今の所

F　4POT　　Rear　2POTに変更していますが
特に問題も無いようです

ALTEZZAは1J　2J　MOTORと違い　　TURBOの取り付け位置も
左側ですので、シリンダーへの熱害も　2J搭載車より少ないので
比較的　寿命も長いですよね

さてさて、、という事で
今回は　LUVIX　というPATを使用

これは以前　STOCK　BODYでDRAGを走っていた頃、自分も使っておりました

STOCKとは言え　Fは、安全の為にも　細いTIREを履いていましたので
DRAG　CHUTEを使わない場合は、ブレーキで止まる必要があるのですが、、、

色々試したところ、、まあ、、自分がですが、めちゃくちゃ冷えた状態から、、と
トーナメントで連続で走行した際に　熱い状態とで、安定していたのが

このPAT
その後、ブレーキメーカーから、声がかかりオリジナルでPATを制作したりしていたので
あまり使わなくなりましたが


久々に（＾＾）
2407188c




















完了でございます、この車は、チト前に　エンジンを3回目？くらいに
モディファイしたのですが、

ポートもグンと広げ、燃焼室も加工
CAM　SYAFTも　２９０度　　１３ｍｍなので
結構　トルク　グイグイになっております

その分排圧もあがるようで、、、
もう少し　TURBOを大きくした、、感じです

結構詰まる感じもあります

（ブレーキがもう少しガツンと効かせたい）
との事でしたので
（あーーー、、、、TURBOが小さいから大きくするとブレーキ良くなりますよ？）

とアドバイスさせて頂きましたが　華麗にスルーされたので

（ご一緒に、TURBOはいかがですか？）（＾＾）
と言ったところ、、、、苦笑いされたので

仕方なく、ブレーキをリフレッシュいたしました（＾＾）

次回、、、TURBO　何気に楽しみにしている1台でございます


それではー


＃blackline　＃ブラックライン　＃SXE10　＃ALTEZZA　＃3SG　＃3STURBO　＃TD0625G
＃アルテッツァターボ　＃アルテッツァブレーキ
タグ ：
#SXE10
#ALTEZZA
#3SG
#3STURBO
#TD0625G
#アルテッツァターボ
#アルテッツァブレーキ
