カテゴリ: 20ソアラ

こんにちは

梅雨って感じの天気が続きますねー

さて、、

制作中の1台  TOYOTA SOARER 7M  MOTOR


240709ww




















自分が留守の間に、着々と進んでおりました
以前、スズキ君に 言っておいた、、、

FANシュラウド

240712d













しっかり、制作していてくれました(^^)

240709rr




















なかなか いいじゃん(^^)あとは、ブローバイLINE 制作の為
ANを溶接したタペットカバーも塗装に出して戻ってきていましたので
本固定

240712g


















ブローバイ LINEも制作 構築完了です

240712f






















LINEは AN8で制作 AL PIPEを曲げていき、、、
制作、これが慣れるまで結構大変、、、失敗作までいれると
結構な長さを消耗します(^^)

そして、、、
この中間コレクターからオイルキャッチタンクに繋がります

このタンクのあるあたりは、7Mの場合 ダイナモがある位置ですが
移動してあります ここを移動しないと、、、サージタンクの制作も
厳しい感じになります

240712rr


















という事で 細かい所まで出来上がってまいりました
イヤイヤ、、、、作り物、、、凄い量でした

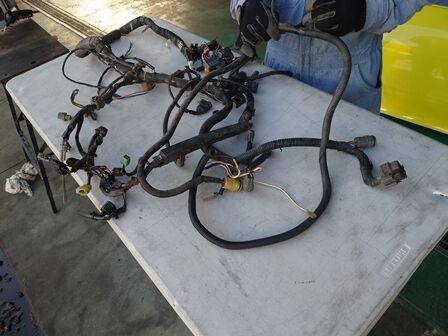

かなりシビレル量、、、ハーネス、ダイナモ移動から、、でしたからねー
このキャッチタンクの場所にあったバッテリーはリアに移動してあります


もう少しで完成です(^^)

ネチネチ進めます

#blackline #ブラックライン #20ソアラ #MZ21 #7MGTE #7MT78 #7Mサージタンク制作 #20ソアラサージタンク制作  #FANシュラウド制作

こんにちは

本日から 私は、7月6日まで不在となります
時間があれば、このblogも更新いたします(^^)

明日から バンコクオートサロンに行っております

という事で 色々とレスポンスが悪くなると思います
ご迷惑をおかけいたしますが宜しくお願いいたします

さて、
制作中の TOYOTA SOARER  7M MOTOR

240625a




















再度前周り 分解して本固定にやっと入りました

ICも仕上げ

240625b



















外してみると、やはりデカイですねー
2層TYPEを2枚使っております

そして、、、
今回 TURBOをSIZE UPしたのですが

元々のウエストゲートが小さかったので、
SIZE UPします

本来 blacklineはPARTSのお持ち込みをお断りしてますが、、、
OWNERが色々と沢山持っているのと、中古なので お受けしております

と言うことで、荷物の中からWGを出して点検、、、、

うーん、、、、部品が足りないのと、、壊れてます、、ので
まずは

ヴァルブシートを加工制作

240625e




















シートをWGバルブに合わせて研磨制作していきます

240625g
















こんな感じ
当たりは研磨で出しました

そして、
ダイアフラムも交換

240625c



















これはゴムなので、制作は難しい、2万?くらいしました

そして、スプリングも無いので、購入
スプリングアッパーシートも無いので 制作しました
なんだかんだ完成

取り付け前に、VVCとメーター付けて おおよそ調整しておきます

WGではまるとは思いませんでした(^^)

サクション周りもクリーナーが届いたので制作

240625e



















タペットカバー Fカバーは現在塗装に出しております

もう少しで完成かな?
あとはフロントパイプも制作、 遮熱を制作 ヘダーラップ等で 遮熱遮熱でございます
ここにきて、先週ですが フィッティング FUEL TURBO側も追加で揃ったので
組み込みも完了です

自分は留守ですので、担当のSUZUKI君がエンジンに火をいれるまでは仕上げてくれるでしょう
そろそろ完成が見えてきました

それではー

#blackline #ブラックライン #20ソアラ #MZ20 #7M78 #7Mサージタンク制作
#20ソアラサージタンク制作 #20ソアラIC制作 #20ソアラT78 #ウエストゲートOH

こんにちは
先日お伝えした通り

6月27日から7月6日まで、タイに出張の為
工場におりません
bangkok


















工場のほうは営業しておりますが、
お見積り等ができませんので、この期間を外してご来店ください
ご迷惑をおかけいたしますが、宜しくお願いいたします

さて、、、
制作中の  TOYOTA  SOARER  7M MOTOR

サージタンク周りの 細かい箇所の仕上げに入っております
スロットルワイヤーも交換で、長いものに変更ですので

ブラケットを制作、

240621b

















エア配管、ステーなども制作取り付け、配線も引き直し&制作してあるので
まとめに入ります

ちなみに、タペットカバー、フロントカバーは古い塗装を剥がして
ブローバイLINE構築の為に フィッティングを溶接

240621g




















サージタンク下は、エア配管のニップルや、マスターバック用の配管
エアコントロールバルブなどを設置してあります
上からは見えないようになっております

おおよそ 本固定が終わったら、
ブローバイLINEを制作
AL PIPEで制作

240621i




















ここから、一度タンクを制作してから、キャッチタンクへとつなげます
ここから、またまたステーやブラケットを制作

バッテリーはリアに移動
ウエストゲートは、古い TRUSTのTYPE Rをお持ちでしたので
元々ついていた STDから変更、、、なのですが

部品が結構なかった、、、、のでOHしてから取り付けないと、、です


240621d




















ツー事で、もう少し作り物が続きます、、、、
ネチネチ進めます(^^)

#blackline  #ブラックライン #MZ20 #20ソアラ #7MT78 #7Mサージタンク制作
#7MGTE #ソアラワンオフサージタンク

こんにちは、

いやいや、、暑い日が続きますねえ、、
皆様体調お気をつけください

さて、制作中のTOYOTA SOARER
7M Motor  パイピングの制作に入っております、
240614jjj

ALパイプの太さは80ハイ
で制作、サクションは100ハイになります、しかし、、
なかなか、通す所に色々なものがあり、移動したり、加工したり、、
パネル側も加工、SUZUKI君が完全防備で加工しております
DSC_0005
ここから、サイドタンクを溶接、パイピングを制作していくわけです、準備もなかなかの時間を要します

3日くらいかけて、配管を制作、繋げます
240614cccc
ここから、エア取り出しのニップル取り付けの台座と、各パイプが抜けないように抜け止めを制作していきます、取り付けボスを旋盤でネチネチ制作、タップをたてて
各パイプに並行になるように溶接していきます、
そこからまた寸法を取り、ALパネルをシャーリングでカットしていきます、

240614mmm
ここから、ブレーキでまげて
バーニングをかけてholeをファンネル型に落としこんで、
穴をあけて、バリを取ったら完成
240614qqq

こんな感じのものを、パイプの継ぎ目の分制作していきます、

今回はスロットル部分は
SUS RODで制作しました
240614ff
こんな感じでございます
ここから、サージタンクの仕上げ、、スロットルワイヤーなどは届かないので、長いものに変更、
スロットルワイヤーのブラケットやエア配管などなども取り付けていきます、
パッテリーも移動となりますので色々作らないとです、
まだ、チトかかりそう、、
ネチネチ進めます(^^

#blackline #ブラックライン #20ソアラ  #MZ21 #7Mサージタンク制作 #7MT78 #7MVRO #20ソアラIC制作 #7Mワンオフ制作

こんにちは


日は、チト涼しい、、、
こういう日はなんだかホッとしたりします(^^)

さて、、制作中のTOYOTA SOARER

IC制作に入っております
今回はOWNERが、2層 600mmTYPE 2枚お持ちでしたので
これを使って制作していきます

ここまで大型のものは、要らないと言えば要らないのですが

ICの役目のとらえ方、、、
人によって違うと思いますが

自分は、、ですがSETしてて、冷やすというより
安定させる、、というかエアを貯めて、温度も一定に、、所的な
感じで使用します

ですので、あまり薄いと、中速 低速で 車が重い所で
容量が足りないので、
トルク感を出したい際に
点火いれて 燃料を入れたいのですが
チト 幅が狭い感じがします

特に街乗り、車重があり、、、シンクロ付きミッションみたいな場合
容量があるほうが、SETの幅がとれたりします、

このくらいのSPECであれば、、特にこの車はPUMP シングルですので
POWERは600まで、、POWER的にというより
中速 あたりの為という感じ

3層で十分ですが、今回はコアが2個あり、スペースもあったので
こういう制作としました(^^)

240607a



















まず、チト高さの違うコアをCUTして、整えていきます
寸法を揃える感じです

240607c






















コアを整え コアをセンターで溶接したら
PANELを制作して1個にしていきます

これで4層TYPEの厚さです
幅は600mm

20SOARAERであれば 前が長いので収まりそうですね(^^)

240607b




















旋盤でボスを制作したら
車両に合わせ 位置出しをします

ステーも制作  SUS RODで制作

240607d



















こんな感じになります

やはり、SOARERだと収まりますね(^^)
という事で
ここから、SIDE TANK  配管を通すために ボディ側の加工などに入ります

バッテリーもリアに移動となります
大きなものを優先にして、細かいものは 移動、移動となっていきますが
この目立たない作業が、結構時間がかかってきます

エンジンに火が入るのはもう少しかかりそう、、、、
ネチネチ進めます


#blackline  #ブラックライン #ソアラ #20SOARER #7Mサージタンク
#7MT78 #7MIC制作 #7MVpro #MZ20 #7MGTE #ワンオフ制作
