こんにちは

梅雨明けですねー
暑いです、、、、、

先週はお預かり2台 納車2台で
SUBARU  GRB お預かり

足回りとアライメントなどなどでございます
細かい作業も、お受けしておりますので

お申しつけくださいね(^^)


230725e




















そして、ネチネチ進めておりました
こちらも、SUBARU  GGB

今回はエンジン慣らしが完了で setアップ&色々作業


230323b





















230323c



















今回 最もイレギュラーなのが、ABS&BRAKE CHECK
前にも書きましたが ユニット故障で、廃盤の為
ユニット現物修理となりました

これは結構金額がかかりますので
ABS装着車は要注意ですねー

SUBARU 多いようです
BMW メルセデスも多いですよね
このあたりは、購入するよりお安いと思います(^^)


まあ、、他にも色々リカバリー
ハブベアリングなども 交換いたしました

そして まずは走行調整です

Boostコンロローラーを装着していないので
ウエストゲート装着前に おおよそ合わせますが
大体 合わないものです

230216d




















GT WGです
やはり走行すると、1kpaで開いてしまいますので
取り外し Spring交換を何回かして調整します

このタイプというか最近のWGはスプリングが最初から
何通りか付属してきますので
組みあわせでBoostを決められます

TRUSTなどは、毎回そのSpringを購入して交換になるので
チト、、、、ですね
いづれも WGを外して分解 交換 調整しないとなので

地味に時間がかかる作業でございます
これは ブーストコントローラ―を使っていても同じです
最低 BOOSTはなるべく SPRING交換で決めたほうが
FEELやpickupが随分良くなります

そこからBoostコントローラ―で上げるという感じ
ちなみに、
アクチュエーターTYPEであれば、HKSもステッピングモーターのものがお勧めです
WGにしてしまえば、、、ほぼなんでもOKです
WG自体でほぼ制御してしまうので、BOOSTコントローラ―はかえって簡単な物の
ほうが後で 扱いやすいと思います(^^)

おおよそ BOOSTを決めたら
細かい所などを走行して調整でございます

230725r


















今回は鈴木君とドライブでございます(^^)

230725a




















高速巡行も調整 確認
こういう所は、細かい所、、、信号待ちからの発進や
ステアリングPUMP作動時の潜るところと、
AC使用時の 調整などなど、、、、

フルコンはこういう細かい所も確認しないとで
手離れが悪い作業でございます

いやあ、、、それなりに速い車でございます(^^)
街乗りはこのTD06とWGの組み合わせ お勧めです

最後にWG調整などなどで、外していたFLAT PANELも取り付け

210715d















作業完了でございます(^^)


#ブラックライン #blackline #GGB #インプレッサワゴン #EJ20 #COSWORTH
#FLATPANEL #V-PRO #TD06 #GTウエストゲート #エンジンOH #ワンオフ制作

こんにちは

いやいや、、、毎日暑いです
昨日は八王子で 39度とか、、、、

熱中症ホント気を付けないと、、です

さて
お預かりの1台


230711a


















SUBARU IMPRESSA  GGB 限定車のWAGONです
今年制作した車両でございます


230419llll






















エンジン本体は COSWORTH PISTONE H断面コンロッド
CRANK SYAFTはSTD  CAMSYAFTはVVTI 可変タイミング用の物を使用

ガイド入れ替え シートカットや、ステムTOP CUTなどなど、
partsはできるだけ 新品を使用して組んであります


220110s


















TURBOはTD06 EXマニ加工 制作で取り付け

230216a





















とにかく色々制作してあります
ICも3層コア、サイドタンク 配管は制作
この車両はサクションBOXも制作してあったので
なんとか取り付け
スペースなど、、結構大変でした
230323a




















今回は慣らし完了しましたので

SETや、他を色々と、、、
で、、、、
ブレーキのCHECK ランプが消えません
テスターをかけて 色々CHECKしました

各ハブの車速センサーなどなども
そして、、どうもABSユニットがダメみたいです

新品はもう無しで、、、中古を業者に探してもらいましたが 無しとの事

なんとか現物を修理できる所がありましたので お願いしました
それなりに金額がかかりますが、、、無いものは仕方無い
というか、治してくれる所があるだけ ありがたいですよね(^^)

現在修理待ちでございます

つーことで、、他も色々と作業中
チトかかりそうですが

ネチネチ進めます

#blackline #ブラックライン #SUBARU #IMPRESSA #GGB #EJ20
#インプレッサワゴン #TD06 #GTウエストゲート #COSWORTH #エンジンOH


こんにちは

色々とバタバタしておりましたが
チト 落ち着きました(^^)

年度末は結構色々ありますねー

さて

先日納めた1台

230323b




















SUBARU IMPRESSA GGB という車 ワゴンなのですが
限定車で STDの WRXと同じSPECになっている ワゴンでございます

このお客様は、全く STDで 5.6年前に  足回りなどから、色々と
モディファイをしはじめ

今回はMOTORと補器類を中心に一新しました

221203b





















最近 EJ 多いので定番になっているSPEC

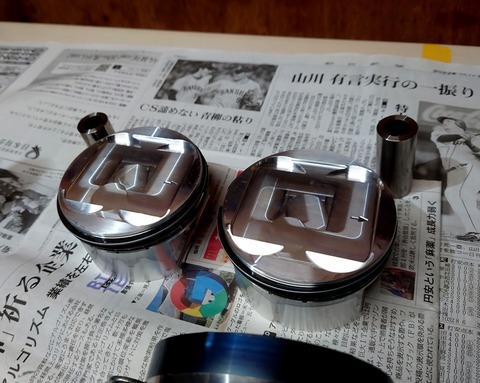

写真はCOSWORTH PISTONE リセス加工をしてあります

コンロッドはH断面 CRANK SYAFTはSTD HEADはガイド入れ替え シートカット
リーマー合わせ 擦り合わせ

この時点で CAMSYAFTは VVTI用を使用しますので BCはSTDのままとなりますので
シートカットの分 ステムTOP CUTをして おおよそ帳尻を合わせておきます

VーSPも交換 少しレートの高いものを、、STDのSET位置で使用します

221213b





















そして、
この車両は色々と古いので、ほぼ全てのものを新品に変えていきます
HOSEやBAND などなどに至るまで

CLUTCHは OGURA社のDouble Disk DumperDisk Typeを使っております

塔載後はマニフォールド制作  WGは今回は TURBO SMARTが欠品の為
GTの50ハイにしました

TURBOはTD06でございます
230323c


















アチコチ遮熱や ステーなどなど各PARTSの移動などで
ステーなどを制作

ネチネチネチネチ
色々制作して完成(^^)

230323a




















完成後は 慣らしをしていただきますので
走行して調整でございます
230323d


















suzuki君のDRAIVEで 夜な夜なグルグル走行
ストール幅や、乗り味も含めて SETしていきます

この後は 慣らし運転
大事な作業でございます(^^)

宜しくお願いいたします


#ブラックライン #blackline #SUBARU #IMPRESSA #GGB #インプレッサワゴン
#TD06 #V-PRO #エンジンOH #EJ20 #ワンオフ制作

こんにちはー

明日の夜から、、なので昼間はおりますが
自分は、セントラルサーキットへ、

Drag Festivalでございます

自分は走りませんが、先日 OPTIONに掲載された SUNNYを


230223a


















日帰り土曜日、、、往復1200キロ、 チト厳しいですが
行ってきます(^^;

という事で 日曜日の朝には戻りますので
日曜日には自分も工場に居る予定でございます

倒れてる?かも?ですが

がんばらねば

さてさて、
工場で進行中なのが、、、

SUBARU IMPRESSA  GGB

MOTORも完成、搭載完了して、TURBOを TD06にしますので
マニフォールドを制作、

こんな感じで載りました


230216a




















ウエストゲートですが 最近 TURBO SMARTを使っていましたが
欠品、、、との事で

GT WGにいたしました
最近 TURBO SMARTが多かったので、大きく感じますね


230216d




















位置決めが終わればこれも装着していきます

そして、F PIPEも制作していきます

230216e




















この車は、以前にサクションBOXを制作してありますので
スペース的に、、、チト厳しいかな?とも思いましたが

さすがに、無加工では装着できませんでしたが
色々移動、で 配管も全て制作しなおしで
取り付けしました

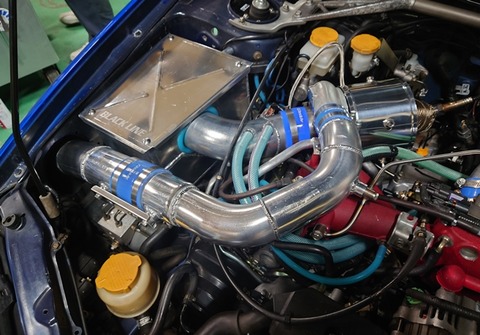

230222y




















これはたまーに制作するのですが
構造は、2部屋構造になっております

エンジンルームをはまず隔離

そして、吸い口をエアクリーナーからなるべく離して装着します

こうする事で 吸気抵抗がかなり落ちます
セッティングでかなり 変わってまいります

掃除機の吸い込み口に手を置くと 吸い込まれそうになりますが
それと同じ感じです

エアクリーナーはホントは装着したくないのですが
やはり、気になる方はエアクリーナーが欲しいところ、、、

そこで、考えたのがコレです

エアクリナーの向こう側は
なるべく 走行風に影響されないような外部に、、

ストリートカーは色々な条件で走行しますので
気温が低すぎたりすると、OVER COOL、、、

不安定な状態にもなったりしますので

セッティングは、、、RACEで特化した状態でなければ
なるべく 安定した状態を目指します

しかし、このサクションBOXは優秀(^^)

そうそう、、ただの板というか、区切っただけのものって
そこだけ気圧が下がり、そこに暖かい空気が流れやすくなりますので

吸気温度が逆にあがったりもします
制作するなら、、エンジンルームから隔離が望ましいです

一番は吸気抵抗を落とす 次に安定、という理由で制作しているものです

欠点は、スペースがチト大きいのと、制作が大変、、、でございます

という事で GGBは大物を制作し終えたら あとは細かいところ
エア抜きタンクなども全て移動になりますので

もう少しですが、、、

ネチネチ進めます(^^)


#blackline #ブラックライン #SUBARU #GGB #EJ20 #COSWORTH #TD06
#GTウエストゲート #サクションBOX #ワンオフ制作 #インプレッサワゴン




こんにちは

今日は暖かい(^^)
少しづつ 春が近づいてくる感じ?がしますねー

さてさて
MOTOR 搭載で 作り物に入っております

SUBARU IMPRESSA GGB

インプレッサワゴンなのですが限定車で、6Speedミッション EJ207塔載
ワゴンの形ってだけで中身はSEDANと同じ車両です

230207a




















毛布かぶっていて車種不明ですが、、SUBARUです
ミッションも載せて 補器類を取り付け、、

CLUTCHはOGURAというメーカーの、WDISKの ダンパー付き(^^)
最近はこのClutchばかり組んでおります

踏み具合はSTDより軽いくらいですが
やはりDISKが2枚になりますので それなりクセがありますが
最近の、こういったCLUTCHはとても 色々と改善されていますよね

つーことで、、
色々と取り付け モディファイ

230207b
















TRUBOはTD06になりますので
ここからマニフォールドを制作します

ウエストゲートは、TURBO SMARTが納期が出ませんので
今回はGTWGを使用して制作いたします

エンジンルームギチギチになりますので
色々なものを移動して、制作しなおしになります
220910bmm























TD06です
何度か書きましたが、、、
街乗りMAINで、、、低速中速などを 考慮する場合
排圧を上手く下げて コントロールする、、、という感じのほうが

マージンが大きくとれますので、点火時期も長くとれますので
もちろん燃焼時間も長くとれますので
乗り味も良かったりします
つまり、、、トルクが出しやすいのです

特に4気筒はお勧め

EJ20などは集合部まで、STDを使用して立ち上げ部分から制作してWGを分岐
という方法で良く制作をいたしております

SRなどは、SUSのマニフォールドであれば
TURBOはそのままでもアクチュエーターをLOCKさせて
スペースのある箇所に穴を開けて、WGを分岐してしまえば わりと楽に装着もできます

そこから、サーキットの特性やDRAGや、、ドリフト走行や、、
ステージや乗り方に振ったセットアップを進めると、やりやすくなりますので
お勧めの方法です

つーことで、、、作り物、、、、ネチネチ進めますー(^^)

それでは

#blackline #ブラックライン #SUUBARU #GGB #インプレッサワゴン #EJ20
#ワンオフ制作 #TD06 #COSWORTH #エンジンOH #OGURAClutch
