こんにちは

今週末ですが、
セントラルサーキットで　２９日　３０日と　DRAG　FESTIVALが
ありますので、私はOFFIIALで行ってまいります

工場は通常通り営業しております
宜しくお願いいたします

現在工場のほうのお預かりが多いので

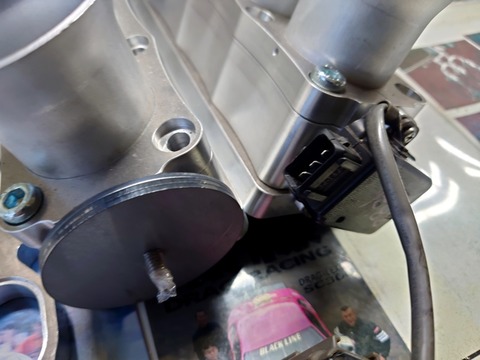

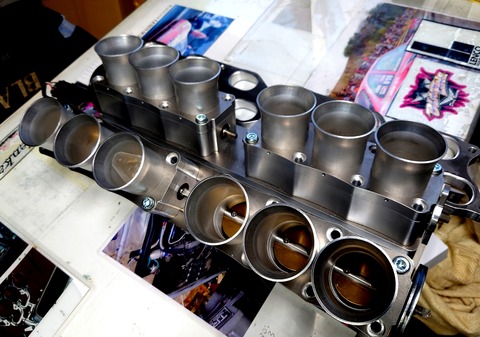

制作中の　V12　　12連スロットル　SUPRA
工場のほうが　忙しいので、あまり手をかけられていません

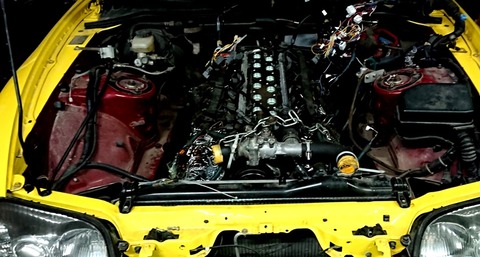

250524a




















少しづつ、、、という感じ

初導入のフルコン　FUEL　TECHでは　なんとか色々と
設定、エンジンは始動　軽くふけるくらいまでは行っております

色々確認の為、車速センサーは、ABSとミッション両方から入力してみました
がどちらも大丈夫

油温、油圧などは　DEFIのセンサーを使用して
パラメーターを調整してモニターとロガーに表示させています

250515a





















モニターも仮で設置

250522r



















内装は、後である程度　制作しなおさないと、、です
ということで、

ここからは、細かい所を制作していきます

まずはブローバイLIKEを構築

250524c

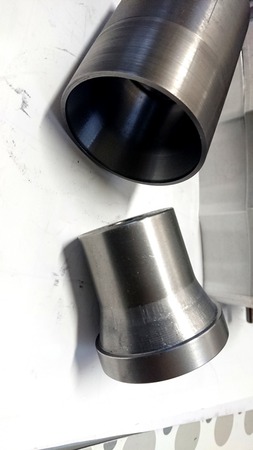

旋盤でPARTSを制作していきます

250524d
























4か所から抜きますが、純正のLINEを外して入れ替える感じで制作

250524b


























こんな感じで、AN8のフィッティングも切削して　取り付け

ヘッド周りでブローバイを集めて、外のTANKに繋げますが
まずは

1次TANK
250524e




















製作中です
取り付け場所はココ

250524f



























このMOTORは全くの　STDですので
DRY　SUMPではありません

ブローバイは　一般的な　圧を自然に抜く感じですが
あとで、内圧を下げる必要がでたら
PUMPで引っ張ります
まあ、、、大したSPECでもないし、とりあえず制作します

ｂDSC_0032 (1)




















ブローバイというか、エンジン内部の圧力は結構管理してあげると
変化がでます、油圧トラブルなどが多い方はしっかり内圧見てあげると
良いです

ちなみに、、DRY　SUMPなどではまあ、、オイルの管理方法が変わってきますが
PUMPで内圧を引っ張り負圧でしております

海外などでは電動PUMPでひっぱっていたりしますので
また、色々と様子を見ていきます

HEADの後ろ側のほうが、巻きをいれたり手間がかかっておりますが
良く見える箇所はこんな感じです

エンジン後ろ側にはエアコレクターを配置してあります

250402g


















12気筒からエアを集めて　負圧を取っています
ブレーキはマスターバック付きのままですので
負圧はここから　大型にあしていますがこれで足りなければ
これも容量を増やさないとです

12気筒あるので、これもバランスパイプの一部となります

ということで、、、この辺りが終わったら
EXマニフォールドを制作いたします

現在は純正のマニフォールドを加工したもので
エンジンをかけていました

やはり見るだけで　ダメそうですので、、、

240527ee


















SUSで製作いたします、
材料がまだ、そろっておりませんが
いやいや、、、、さすが12気筒　材料代だけでも、、かなりの金額となりますね

マフラーは2種類制作しておくか、、、サイド出しと、一般公道用に、ですかね

それでは、、、なかなか進みませんが　ネチネチ進めます


＃blackline　＃ブラックライン　　＃SUPRA　＃８０スープラ
＃V12SUPRA　＃V12SUPRA１２連スロットル　＃1GZ１２連スロットル　
＃センチュリーV12　＃１２連スロットル　＃エンジンルーム塗装　＃OPTION　＃WEBOPTIONV12
