こんにちは

先週は、納車2台お預かり2台
暑いですか、ネチネチ進めております(^^)

お預かりの1台

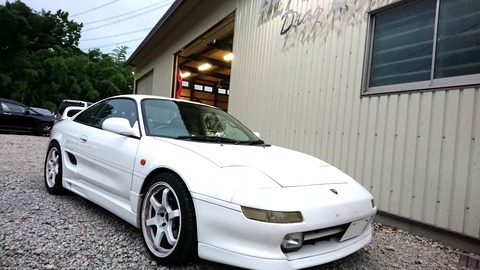

TOYOTA  MR2
220719w















この車のOWNERは、ランクルとMR2の2台を
ウチでカスタムしております

この車は、一見全く STDですが
10年くらい前にエンジンをやった車(^^)

PISTONE、コンロッドは変更、CAMSYAFTは、通勤メインという事で
おとなしめの プロフィールです  264だっけな?

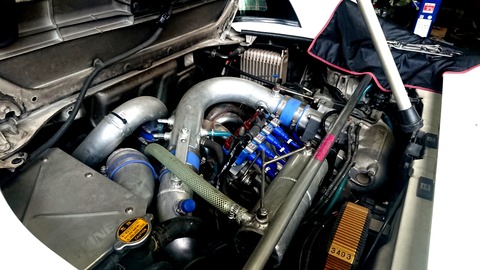

TURBOは、TD06ー25G

DSC_0445














点火系は16Vシステムで イグナイターなどはパラレルにしてあります

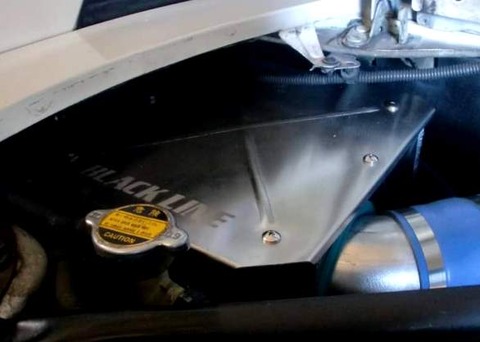

手前の箱は サクションBOX

220719r



















内部は、サクション側 TURBO側はファンネルにして
クリーナーから 離して設置、2次エアーは、別から引っ張ります
吸気抵抗を落とす感じでございます
これは良く制作します

ここまでは、割と普通のレイアウトなのですが

下側が、、結構 ギッチリ

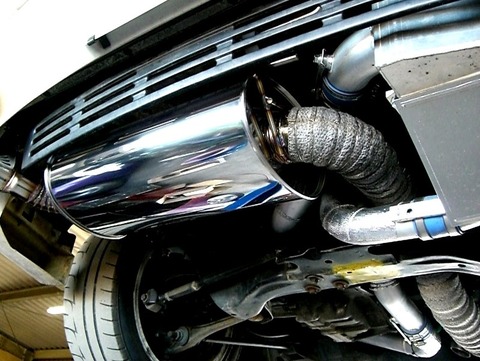

220719u




















向かって右がI/Cです
フロントパイプと、I/Cが平行にレイアウトされていたり、、
WGも、この奥にもちろんあります

本来この車にICを装着する場合は、トランクに設置することが多いのですが
当時、この車のOWNERが 奥様とお買い物に行った際に
弄った事が解らないように(^^)

と目立たたない位置のレイアウトのご希望だったので この位置に

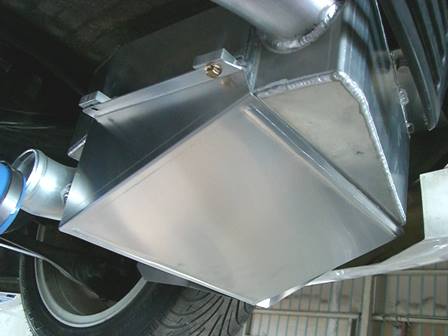

220719t


















結構大変でした
コアは3層コアを使用しております
ただ、パイプが細い コアが小さいので 安定して、トルクを出すみたいな
SETには不向きでございます
そのうち、、、、I/Cも大型化したいですねー(^^)

220726

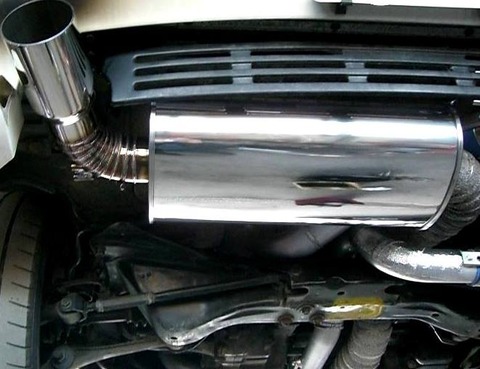

サイレンサーは2個も入らないので、大型のものを巻いてもらい制作
ぎっちぎちな、レイアウトで制作してあります

この車は今回、メンテンスなどなどでしたので
そろそろ完了(^^)

大事に乗ってくださいませ
それではーーー
