さて、制作中のTOYOTA SOARER
7M Motor  パイピングの制作に入っております、
240614jjj

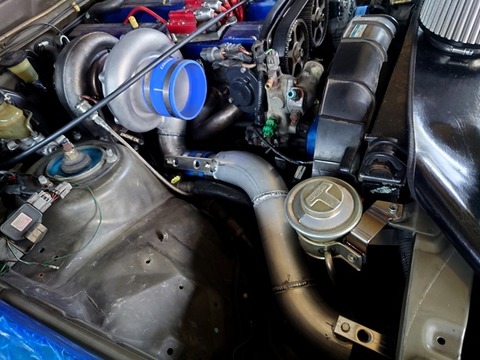

ALパイプの太さは80ハイ
で制作、サクションは100ハイになります、しかし、、
なかなか、通す所に色々なものがあり、移動したり、加工したり、、

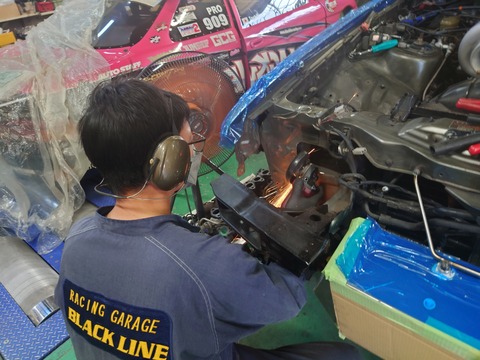

パネル側も加工、SUZUKI君が完全防備で加工しております
DSC_0005
ここから、サイドタンクを溶接、パイピングを制作していくわけです、準備もなかなかの時間を要します

3日くらいかけて、配管を制作、繋げます
240614cccc
ここから、エア取り出しのニップル取り付けの台座と、各パイプが抜けないように抜け止めを制作していきます、取り付けボスを旋盤でネチネチ制作、タップをたてて
各パイプに並行になるように溶接していきます、

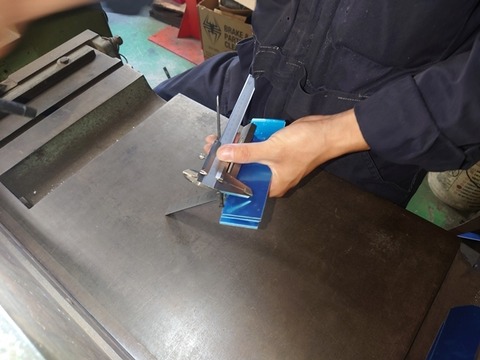

そこからまた寸法を取り、ALパネルをシャーリングでカットしていきます、

240614mmm
ここから、ブレーキでまげて
バーニングをかけてholeをファンネル型に落としこんで、
穴をあけて、バリを取ったら完成

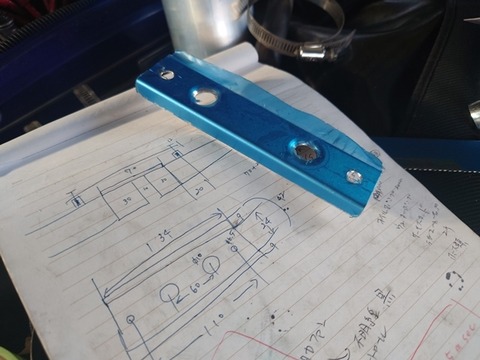

240614qqq

こんな感じのものを、パイプの継ぎ目の分制作していきます、

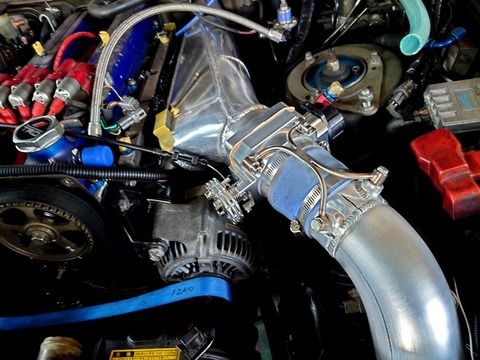

今回はスロットル部分は
SUS RODで制作しました
240614ff
こんな感じでございます

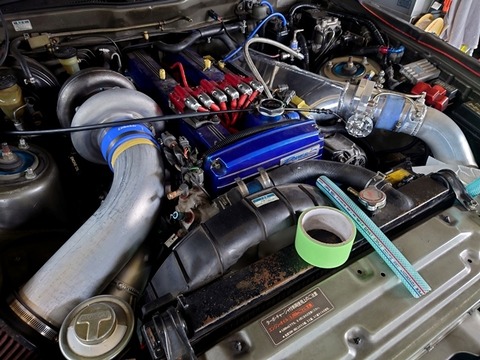

ここから、サージタンクの仕上げ、、スロットルワイヤーなどは届かないので、長いものに変更、
スロットルワイヤーのブラケットやエア配管などなども取り付けていきます、
パッテリーも移動となりますので色々作らないとです、
まだ、チトかかりそう、、
ネチネチ進めます(^^
